Cable maletero/banco

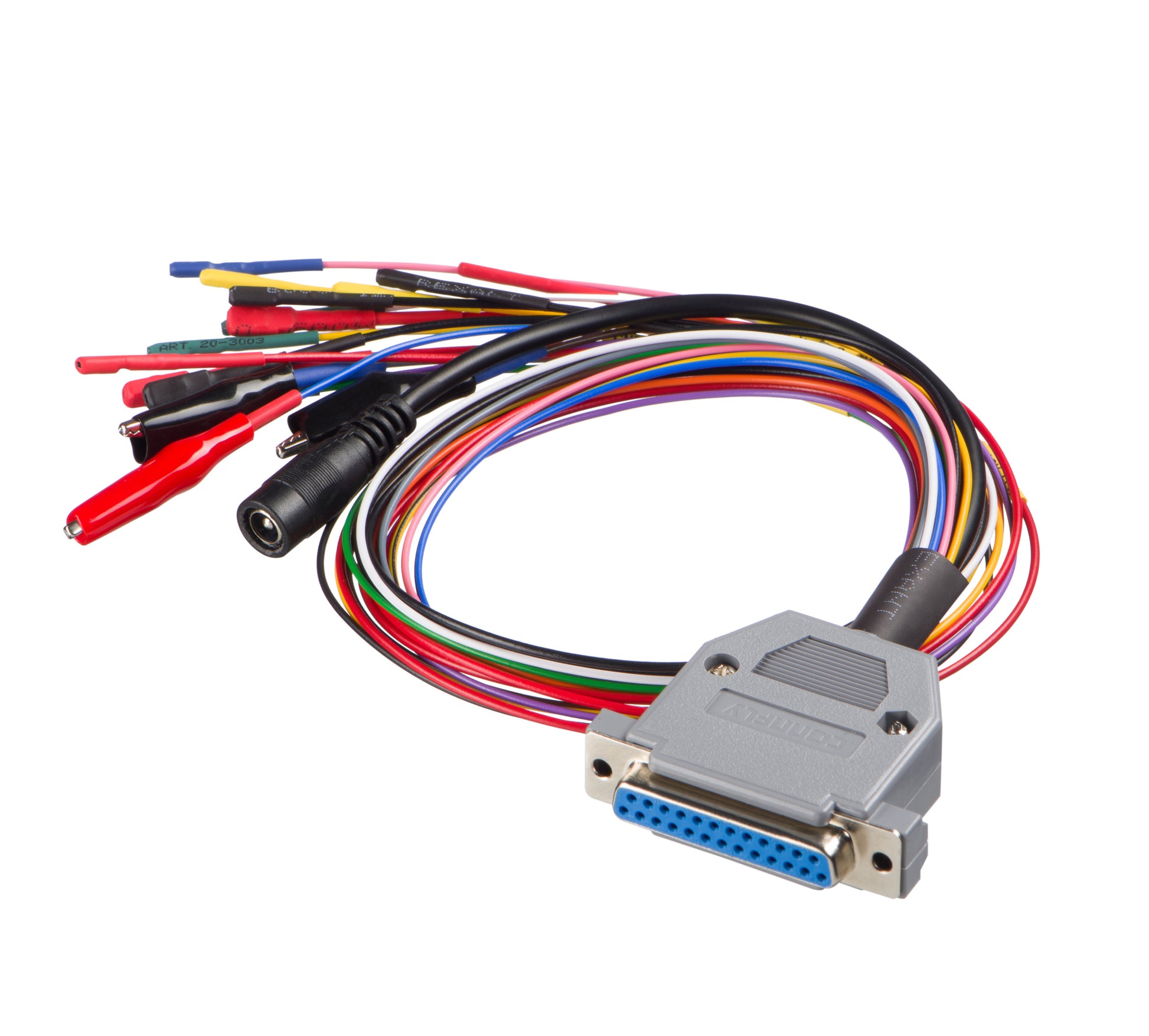

Cable universal de 53 y 71 módulos (maletero/banco) para Scanmatik 2 Pro

El adaptador tiene protección contra polaridad inversa.

Indicador de suministro de energía (verde),
Fuente de alimentación para indicador ECU (rojo),
Indicador de modo de arranque (azul).
Conmutación automática de fuente de alimentación para ECU por (línea L)

Boot de generación automática (2 ud.) y CNF (para módulo 53).

PINOUT del cable de arranque:

rojo +12V (1 conector grande (2,5 mm) y 2 conectores pequeños)
GND negro (1 conector grande (2,5 mm) y 1 conector pequeño)
blanco CAN H (1 conector pequeño)
verde CAN L (1 conector pequeño)
Línea amarilla + negra (con escudo verde) Línea K (1 conector pequeño)
GPT1 amarillo (1 conector pequeño)
GPT2 naranja (1 conector pequeño)
violeta VPP

azul CNF1 (para 53)( terminal de cocodrilo, 1KOhm)
bota gris1 (para 53)(terminal de cocodrilo, 1kOhm)
bota marrón2 (para 53) (terminal de cocodrilo, 1kOhm)
